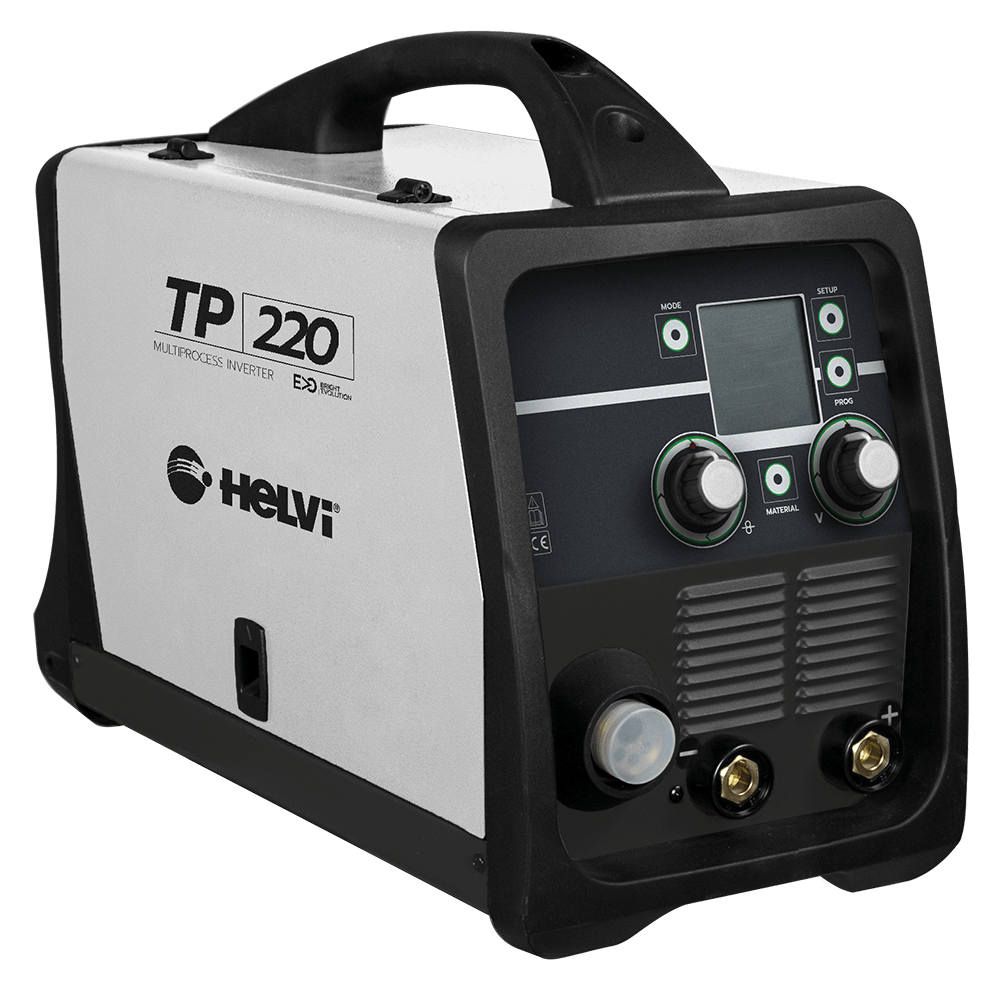

HELVI Сварочный полуавтомат TP 220 PULSE SYNERGIC
Helvi TP 220 PULSE SYNERGIC code 99820035K
Аппарат предназначен для полуавтоматической сварки MIG/MAG, MIG пайки, аргоно-дуговой сварки на постоянном токе TIG DC и сварки покрытыми электродами ММА. Для работы Helvi TP 220 PULSE необходим источник электропитания 1ф. 220В мощностью 5,5KVA. Helvi TP 220 PULSE адаптирован для питания от нестабильных источников электроснабжения и способен сохранять работоспособность при колебаниях питающего напряжения в пределах 10% от номинала. Система охлаждения построена по тунельному принципу и управляется микропроцессором - включается по необходимости.
СВАРКА В РЕЖИМЕ MIG/MAG
- ручное и синергетическое управление в режиме MIG/MAG
- импульсный режим MIG PULSE
- режим MIG пайки
- импульсный режим MIG PULSE пайки
- 33 синергетических сварочных программ
- режим плавного нарастания сварочного тока
- режим мягкого старта подачи проволоки
- регулировка индуктивности (динамика сварочной дуги)
- регулировка пред продувки/пост продувки защитного газа (Pre Gas/Post Gas)
- комплексная регулировка параметров тока поджига дуги HotStart
- комплексная регулировка параметров тока заварки кратера
- режимы работы 2Т/4Т/точечная сварка
- функция ВВТ (регулировка длины выступания проволоки после окончания сварки)
- функция VRD (ограничение напряжения холостого хода)
- 80 ячеек памяти для записи пользовательских программ
- 4-х роликовый стальной подающий механизм
СВАРКА В РЕЖИМЕ ММА
- функция Anti Stick,
- функция Hot Start,
- функция Arc Force
СВАРКА В РЕЖИМЕ TIG DC
- сварочная функция Lift Arc
- Slopу Up /Slope Down
- регулируемая продувка защитным газом Post Gas
- режим 2T/4T
- импульсный режим TIG DC Pulse
В Helvi TP 220 PULSE реализован ИМПУЛЬСНЫЙ РЕЖИМ полуавтоматической сварки MIG PULSE. ИМПУЛЬСНЫЙ режим MIG PULSE + развитая СИНЕРГЕТИКА + профессиональные СВАРОЧНЫЕ ПРОГРАММЫ для сварки алюминия + стальной 4-х роликовый механизм с регулировкой прижима и обратной связью позволяют производить высококачественную полуавтоматическую сварку алюминия в диапазоне толщин 0,5-4мм.
ИМПУЛЬСНЫЙ РЕЖИМ полуавтоматической сварки MIG PULSE также дает ощутимые преимущества при сварке нержавеющих сталей. За счет капельного переноса удается обеспечить безбрызговую сварку, что значительно сокращает время на постобработку и исключает необходимость применения средств для защиты от брызг (спреи, гели, жидкости). Также вследствие меньшего тепловложения при импульсном режиме сварки процессы коробления и тепловых поводок готового изделия ощутимо меньше по сравнению с классической полуавтоматической сваркой.
В Helvi TP 220 PULSE доступна МИГ ПАЙКА медной проволокой CuSi3, как в классическом режиме MIG, так и в импульсном режиме MIG PULSE. Данная технология позволяет работать с такими материалами как: медь, латунь, сплавы CuSi2Mn, CuSi3Mn, CuMn2, CuMn5, стали оцинкованные горячим способом. В последнее время особенно востребована MIG-пайка "оцинковки". За счет низкого теплового воздействия в процессе МИГ ПАЙКИ не происходит выгорания защитного слоя цинка из околошовной зоны, а использование медной сварочной проволоки позволяет сформировать сварочный шов устойчивый к коррозии. Поскольку медная проволока CuSi3, применяемая при MIG-пайке более мягкая, чем стальная, для обеспечения стабильной подачи сварочной проволоки в зону сварки необходим 4-х роликовый механизм подачи проволоки. Используемый в Helvi TP 220 Pulse надежный стальной 4-х роликовый механизм с регулировкой силы прижима прекрасно справляется с данной задачей. Профессиональные синергетические СВАРОЧНЫЕ ПРОГРАММЫ для МИГ-пайки позволяют производить высококачественную полуавтоматическую пайку в диапазоне толщин 0,5-3,5мм.
Ниже фото от нашего партнера (Сергей, www.termsl.ru), владеющего Helvi ТР 220 Pulse. Фото №1 - шов МИГ-пайка (проволока СuSi3 диаметр 0,8, выбранная толщина в меню настроек — 1мм, смесь 80/20 Ar+CO2). Фото №2 и №3 - попытка разорвать шов "грубой физической силой". Металл 2мм гнется, но шов держит. И это при одностороннем шве!
ОСОБЕННОСТИ КОНСТРУКЦИИ HELVI TP220 PULSE
ПЕРЕДНЯЯ ПАНЕЛЬ. В TP 220 PULSE реализовано влаго-пылезащищенное сенсорное управление. Регулировка параметров осуществляется системой на основе энкодеров.
1-выбор режима сварки 2-ЖК-экран 3-установка сварочных параметров 4-вызов/запись программ 5-энкодер 6-выбор материала/газа 7-энкодер
ЭКРАН. TP 220 Pulse оснащен 3.5 дюймовым ЖК-дисплеем с регулируемой подсветкой. Экран максимально информативен и позволяет, как контролировать процесс сварки, так и производить тонкие настройки режимов сварки. Фото экрана для различных видов сварки на фото ниже.
МЕХАНИЗМ ПОДАЧИ ПРОВОЛОКИ. Одним из необходимых условий получения качественного сварного шва в режиме полуавтоматической сварки MIG/MAG является стабильная (с заданной скоростью) подача сварочной проволоки по рукаву сварочной горелки в зону сварки. Рывки, колебания скорости недопустимы. Эта задача нетривиальная, особенно при сварке алюминия, поскольку алюминиевая сварочная проволока ввиду своих характеристик склонна к деформации в подающем механизме и заминам внутри подающего канала сварочной горелки. Именно поэтому для промышленной сварки алюминия используются исключительно 4-х роликовые подающие механизмы, обеспечивающие дозированное распределенное давление на роликах и качественную подачу проволоки по каналу. В HELVI TP 220 PULSE используется стальной 4-х роликовый механизм подачи: 2 ролика-прижимные, 2 ролика с профильной канавкой под диаметр сварочной проволоки. Различают ролики для стали (черн/неж/медь), алюминия (сплавы алюминия) и порошковой проволоки. Обеспечивается регулировка силы прижима. Фото подающего механизма представлены ниже.
